一、引言
在高精度光学系统设计中，光学元件的偏心公差对成像质量具有决定性影响，而孔径光阑附近的元件因直接参与全视场、全孔径光线的调制，其偏心引发的像差问题尤为突出。本文以赛德尔像差理论为核心分析框架，系统拆解光阑处元件偏心敏感性的物理机理，深入探讨偏心对彗差、像散等典型像差的差异化影响规律，最终为光学系统的公差分配、装调优化提供可落地的理论依据与技术指导。
二、光学元件偏心的像差调制机理
1. 偏心与波前误差的定量关系
光学元件的偏心被定义为其光学中心（如透镜光轴）与系统机械基准轴的横向偏移量（Δx, Δy）。从波像差理论视角，该偏移会在原有波前基础上引入额外的误差项，其数学表达式可描述为：
其中， 为元件无偏心时的理想波前函数。在小偏心量（通常 Δ＜0.1mm）场景下，公式中一阶偏导项起主导作用，这表明偏心对波前的调制主要体现为波前倾斜分量的改变，而非高阶波前畸变。
2. 赛德尔像差理论下的调制效应

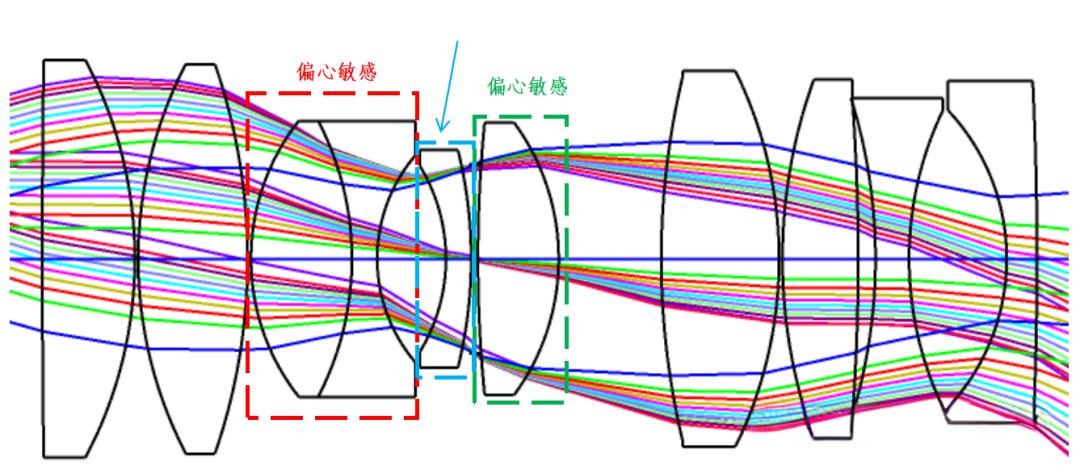

在赛德尔像差（5 种初级像差）理论框架中，元件偏心会以线性方式调制其固有赛德尔像差系数。需特别强调的是，光阑处元件的这种调制效应显著强于其他位置元件 —— 因光阑是系统孔径的 “基准面”，此处元件的波前贡献直接覆盖所有视场、所有孔径高度的光线，任何微小偏心都会通过光线传播被逐级放大，最终对系统总像差产生最大化影响。
三、彗差对偏心的敏感性表现
1. 彗差的物理机制与数学表征
彗差是典型的三阶轴外像差，其核心特征是轴外点光源成像后形成不对称的 “彗星状” 弥散斑，严重破坏画面边缘的细节还原度。从波像差角度，彗差的数学表达式为：
其中， 为归一化孔径坐标（）， 为方位角， 为彗差系数，其数值直接决定彗差的严重程度。
2. 偏心对彗差的线性调制规律
当元件位于光阑处时，其偏心量 Δ 会对固有彗差系数产生线性调制，具体关系为：
式中， 为元件无偏心时的固有彗差贡献， 为偏心 - 彗差调制系数（由元件焦距、折射率及在系统中的光焦度占比决定）。对于正透镜而言，其 通常为较大正值，这意味着即使是微米级（μm）的微小偏心，也会引发彗差系数的显著变化，进而导致弥散斑形态严重劣化。
3. 彗差高敏感性的本质原因
彗差对偏心的特殊敏感性，根源在于其双重奇函数特性：在孔径坐标（）上，彗差波前函数随 变化（ 方向为奇函数）；在视场坐标（）上，彗差系数亦随视场高度呈线性变化（视场方向为奇函数）。这种双重奇函数属性使其对任何破坏系统对称性的因素（如偏心）都极为敏感，微小扰动即可打破原有平衡，引发显著像差。
四、像散对偏心的响应特性
1. 像散的形成机制与波前特征
像散是另一类常见的轴外像差，其物理本质是子午面与弧矢面内的光线聚焦能力差异，最终导致轴外点成像后形成两个相互垂直的焦线（子午焦线与弧矢焦线），而非理想的点像。其波像差表达式为：
其中，、 分别为子午、弧矢方向的像散系数，两者差值越大，像散现象越明显。
2. 偏心与像散的二阶响应关系
与彗差的线性响应不同，偏心对像散的调制呈现二阶非线性关系，其数学模型可简化为：
式中， 为像散系数差值的变化量， 为偏心 - 像散调制系数。这意味着在小偏心量场景下，像散的变化幅度相对较小；但当元件处于大视场位置时（如广角镜头的边缘视场），视场高度的增加会放大偏心的二阶效应，此时像散的变化会显著加剧，需重点关注。
五、各类透镜的敏感性对比分析
1. 正透镜与负透镜的敏感性差异
在总光焦度为正的成像系统（如相机镜头、投影镜头）中，正透镜与负透镜的偏心敏感性存在显著差异，核心原因在于两者的光焦度贡献方式与光线调制角色不同：
（1）正透镜：高敏感性的核心诱因
正透镜是系统会聚光焦度的主要提供者，其对偏心敏感的本质原因可归结为三点：
- 光线传递路径：正透镜多位于光路下游，直接处理已收敛的光线，偏心引发的光线偏移会直接传递至像面，无中间元件补偿空间；
- 彗差贡献特性：正透镜的固有彗差系数 通常为较大正值，结合公式，偏心会线性放大这一正向贡献，导致彗差快速累积；
- 光线角度偏差：正透镜承担主要光焦度，偏心引发的光线偏折角度偏差 （为光焦度，为折射率）更大，对后续光路的扰动更显著。
（2）负透镜：低敏感性的内在逻辑
负透镜虽可能具有较大的光焦度绝对值，但其对系统总光焦度的净贡献为负值，因此偏心敏感性显著低于正透镜：
- 净偏差抵消：负透镜的光焦度贡献与正透镜相反，其偏心引入的光线偏差在系统层面会被部分抵消，净偏差接近 ；
- 后续补偿空间：负透镜多位于光路上游，其偏心误差可通过下游正透镜组的微小位置调整实现部分补偿；
- 彗差抵消效应：负透镜的固有彗差系数 为负值，可与系统中其他元件的残余正彗差部分抵消，降低偏心对总彗差的影响。
2. 弯月透镜的特殊敏感性分析
弯月透镜（一面凸、一面凹，且曲率半径差异较大）在光阑处表现出 “超常规” 的偏心敏感性，这与其表面折射杠杆效应和波前调制特性密切相关：
（1）表面折射的杠杆效应
弯月透镜的两个表面曲率半径（）差异显著（通常 ），当位于光阑处时，其第二表面（凹面或凸面）因曲率半径大，成为光线偏折的 “强力杠杆”—— 偏心量 Δ 会使入射光线在该表面的入射角产生额外偏移，且偏移量随曲率半径差值的增大而放大，最终转化为边缘光线角度的大幅度变化，高效引入彗差。
（2）波前调制的定量特征
光阑处弯月透镜的波前调制函数可细化为：
其中， 为光线在透镜表面的高度， 为透镜折射率。当 较大时（即弯月形态更显著），即使微小的 Δ 也会产生显著的波前误差，这是弯月透镜高敏感性的数学本质。
（3）像差贡献的系数规律
弯月透镜在光阑处对彗差的贡献系数可表示为：
式中， 为拉格朗日不变量（反映系统通光能力）， 为常数。该公式表明，弯月透镜的彗差贡献与其曲率半径的平方差成正比，进一步解释了为何曲率差异大的弯月透镜对偏心更为敏感。
六、设计建议与公差分配策略
1. 关键敏感元件的精准识别
在设计初期，需通过公差灵敏度分析（如蒙特卡洛模拟） ，优先识别光阑处的高敏感元件：
- 核心关注对象：光阑直接相邻的正透镜、曲率差异显著的弯月透镜；
- 辅助识别指标：元件光焦度占比（＞30% 的元件需重点监控）、赛德尔像差系数贡献量（彗差贡献系数绝对值＞0.1λ 的元件需严格控制）。
2. 分级式公差分配原则
采用 “核心严控、次要放宽” 的分级策略，平衡性能与制造成本：
- 一级公差（最严）：光阑处正透镜、弯月透镜的偏心公差控制在 5-10μm 内；
- 二级公差：光阑附近负透镜的偏心公差可放宽至 15-20μm；
- 补偿设计：通过 “对称式光路布局”（如光阑前后元件参数对称）降低系统对单一元件偏心的敏感度，或利用多个低敏感元件的公差组合，抵消核心元件的微小偏心误差。
3. 机械结构的适配性设计
机械设计需为光学元件的偏心控制提供支撑：
- 基准体系：建立以光阑为核心的机械基准轴，确保镜筒内孔、定位台阶的同轴度误差＜5μm；
- 刚度保障：采用高刚性材料（如钛合金、碳纤维复合材料）制作镜筒，避免装配或温度变化导致的结构变形；
- 热补偿：通过有限元分析（FEA）预测温度变化对元件位置的影响，采用 “热膨胀系数匹配” 的材料组合（如透镜与镜筒的热膨胀系数差值＜5×10⁻⁶/℃），降低温变引发的附加偏心。
4. 装调与检测的技术方案
- 主动对准装调：采用 “实时波前检测 + 精密位移调整” 的主动对准技术，通过干涉仪实时测量波前误差，驱动压电陶瓷位移台调整敏感元件位置，直至彗差、像散等像差指标满足设计要求；
- 性能验证：装调完成后，通过 MTF（调制传递函数）测试验证全视场成像性能，确保在实际公差下，系统 MTF 值仍能达到设计值的 90% 以上，避免 “理论合格、实际失效” 的问题。
七、结论
在光学元件偏心公差的敏感性研究中，彗差对偏心呈一阶线性响应，是最敏感的像差类型；像散则呈二阶非线性响应，敏感性次之。从元件类型看，光阑处的正透镜因承担主要光焦度、误差直接传递至像面，弯月透镜因表面折射杠杆效应放大偏心影响，两者共同构成系统中对偏心最敏感的核心元件。因此，在高精度光学系统设计中，需将光阑处所有类型透镜的偏心公差作为核心控制指标，结合分级公差分配、主动装调技术，才能最终保障系统的成像质量稳定性。
